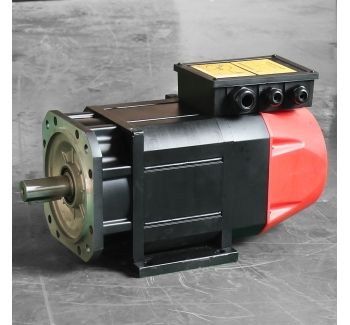

Z175伺服主轴电机

2.2kW-3.7kW交流异步伺服主轴电机，
叠片式结构，结构更稳定，使用寿命长
电机内部集成编码器（标配增量编码器），可选绝对值、旋变。
额定转速以下恒转矩，转动惯量小，可实现高动态伺服控制。
过载能力最大可达2.5倍。
机械震动小，可达到符合 EN 60034-14 标准的 B 级水平。

额定电压    可选 200V / 230V / 380V / 415V
额定转速     可选 375 r/min, 450 r/min, 500 r/min, 750 r/min, 1500 r/min, 2000 r/min, 3000 r/min

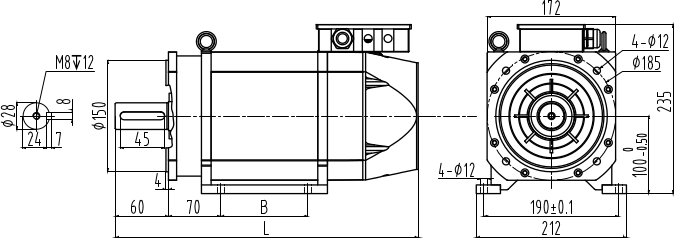

安装型式    IMB5 / IMB35
冷却类型    独立风扇冷却
防护等级    IP54
绝缘等级    F，155℃
温度传感器    可选配
速度编码器    Tamagawa 增量式2500PPR, 其它类型可选配
环境温度    -15 ~ 40 ̊C
海拔高度    ≤1000米

主轴电机	额定功率	S3 - 30 min	额定电流	额定转速	额定转矩	S3 - 30 min	额定功率上限转速	最高转速	转动惯量
型号	kW	kW	A	rpm	Nm	Nm	rpm	rpm	kg.m2

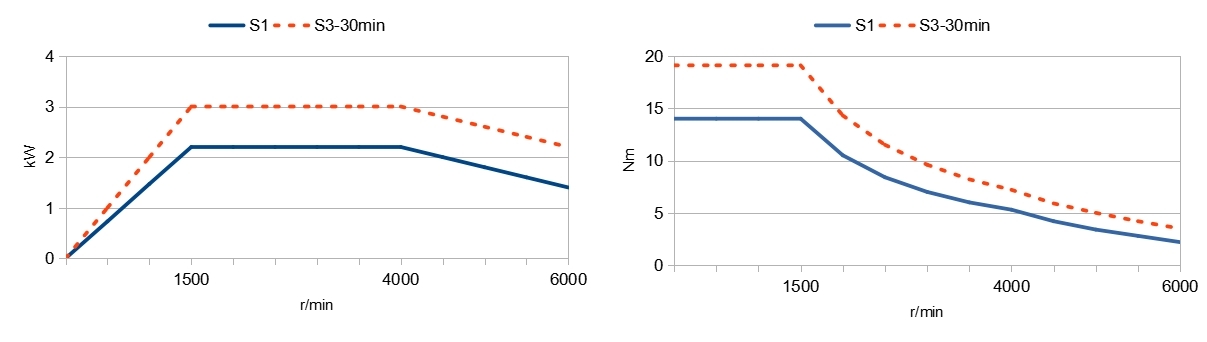

ZB175 - 152R2	2.2	3	4.7	1500	14.0	19.1	4000	6000	0.0054

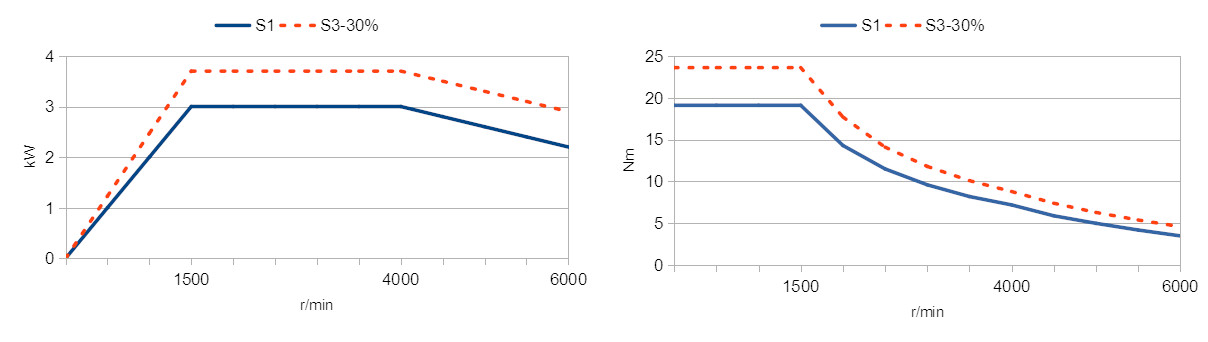

ZC175 - 153	3	3.7	6.2	1500	19.1	23.6	4000	6000	0.0071

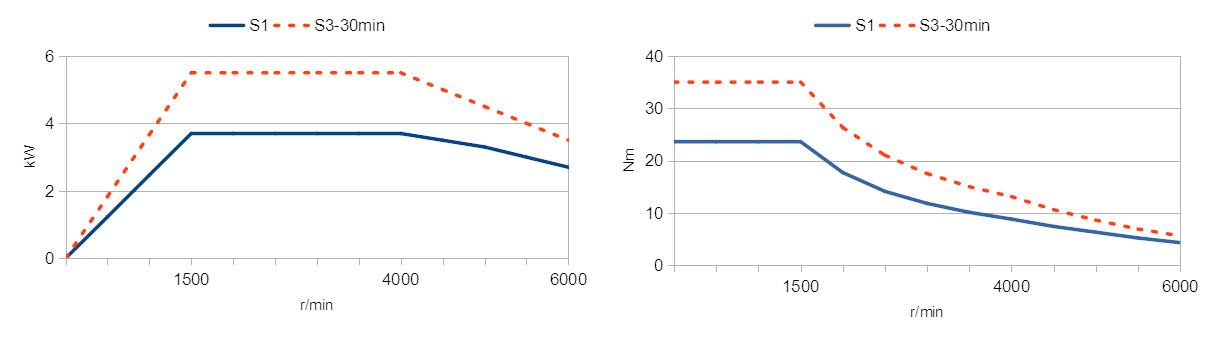

ZD175 - 153R7	3.7	5.5	7.6	1500	23.6	35.0	4000	6000	0.0085

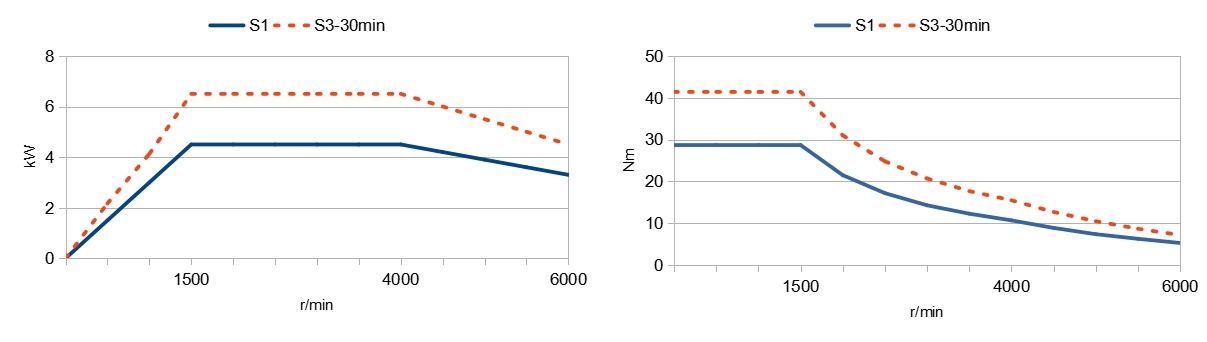

ZE175 - 154R5	4.5	6.5	9.1	1500	28.7	41.4	4000	6000	0.0092
ZC175 - 101R5	1.5	2.2	3.45	1000	14.3	21.0	2500	4500	0.0071
ZD175 - 102R2	2.2	3	4.9	1000	21.0	28.7	2500	4500	0.0085
ZE175 - 103	3	3.7	6.6	1000	28.7	35.3	2500	4500	0.0092
ZB175 - 253R7	3.7	5.5	7.3	2500	14.1	21.0	7000	7000	0.0054
ZC175 - 255R5	5.5	7.5	10.6	2500	21.0	28.7	7000	7000	0.0071
ZD175 - 256R5	6.5	9.5	12.5	2500	24.8	36.3	7000	7000	0.0085
ZE175 - 257R5	7.5	11	14.3	2500	28.7	42.0	7000	7000	0.0092
