Z系列主轴电机型号说明
安装方式 B5：法兰安装
B35：卧式法兰安装 卧式法兰安装
额定转速 375：375 rpm
500: 500 rpm
750: 750 rpm
10: 1000 rpm
15: 1500 rpm
20: 2000 rpm
25: 2500 rpm
30: 3000 rpm
40: 4000 rpm 1500 rpm
额定功率 详见规格表 18.5kW
额定电压 200: 200V
220: 220V
380: 380V
415: 415V 380V
轴伸结构 J：键槽
G：光轴 键槽
冷却方式 F：强制风冷
：详见规格表 强制风冷2024-01-22 MetInfo
-

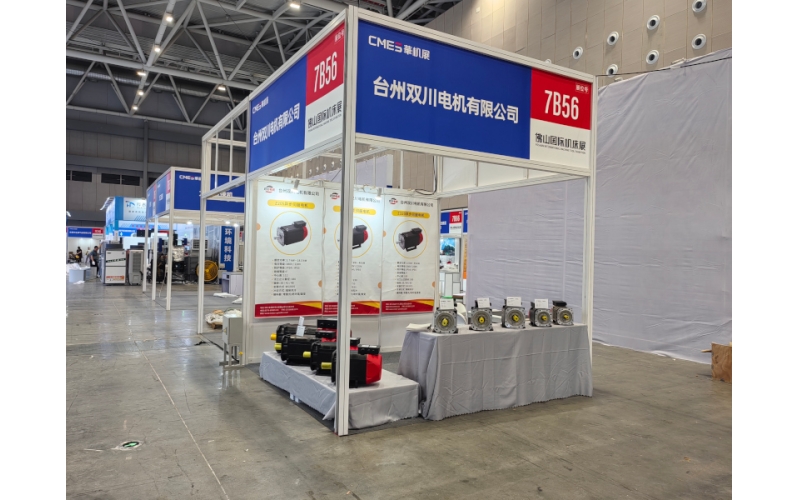

![2024宁波工量刃具暨宁波金属切削工业展览会]()
-
![Z系列主轴电机编码器接线定义]()
Z系列主轴电机编码器接线定义
端子信号（增量编码器）颜色（8芯信号线）15V红2GND黑3A+蓝4B+绿5Z+白6A-棕7B-黄8Z-橙9PT+透明10PT-透明11--12Shielding屏蔽
